디지털 멀티미터 사용법에 대해 알아 보겠습니다.
설명드리는 제품은 HIOKI 3244 카드형 테스터기입니다.
측정범위는 전압(직류,교류), 저항, 도통 테스트 3가지 기능을 가지고 있습니다.
이 제품은 전류를 측정할 수 없다는 단점이 있지만 보통 이 3가지를 많이 측정합니다.
(전류 측정은 후크식 테스트기를 많이 사용)

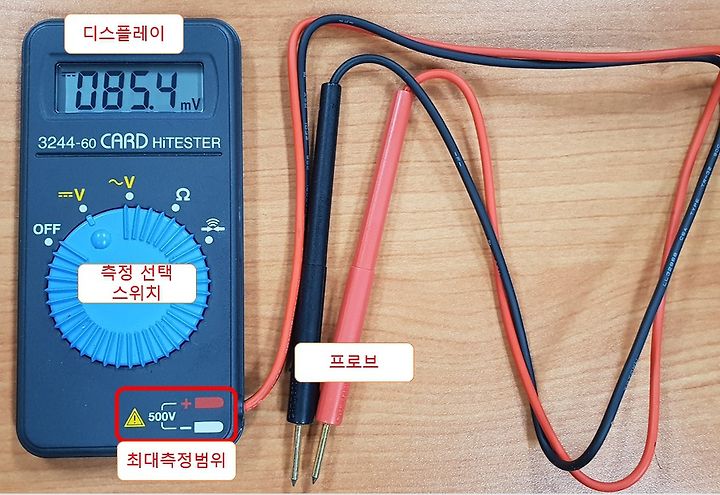

테스터기 구성은 디스플레이 / 측정선택 스위치 / 측정 프로브 3가지
측정방법
1. "측정 선택 스위치"를 사용하고자 하는 기능을 선택
2. 프로브를 끝단 동심부분을 측정부분에 접촉
-> 직류(DC) 전압은 극성 구분이 있어 "+"극은 적색 케이블
"-"극은 흑색 케이블로 측정(극성이 바뀌면 디스플레이창에서 "-" 표시)
3. 디스플레이에서 측정값을 확인
측정방법은 매우 간단함.
유의사항만 주의해서 사용하면 된다.
1. 최대측정범위인 500V이내에서 측정
2. 직류(DC)전압과 교류(AC)전압을 먼저 확인하고 측정
3. 전압형태를 알지 못하면 먼저 교류(AC)전압을 측정 후 직류전압 측정
4. 전압 측정 시 측정 선택 스위치 위치 필히 확인
-> 저항, 도통 측정 시 멀티메터 파손 우려

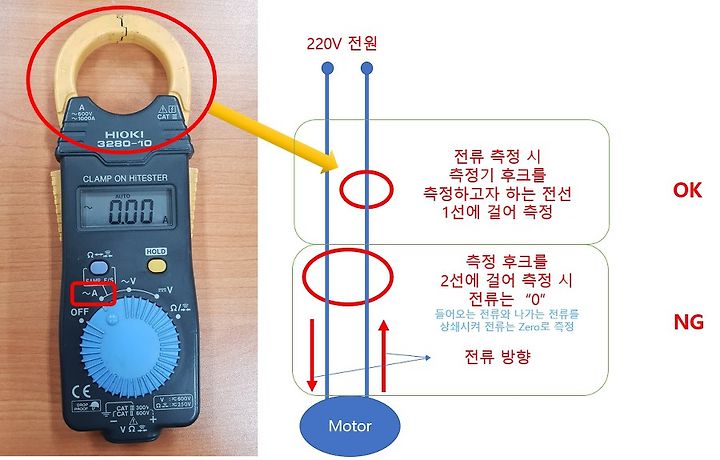

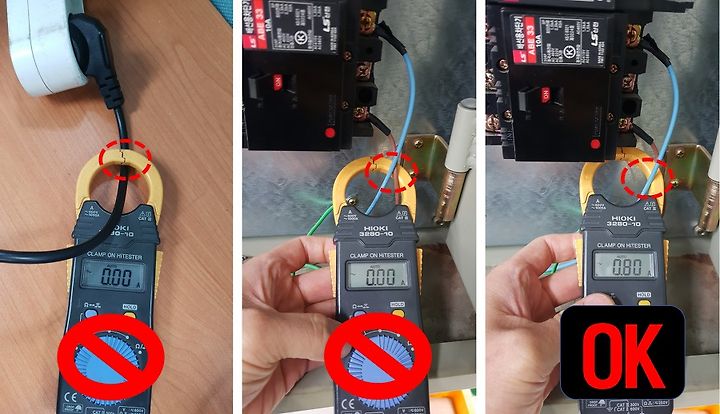

후크형 멀티미터로 전류 측정 방법
