기하공차의 표시 방법
New life
2019. 3. 8. 07:52
반응형
※ 공차의 종류
1) 치수공차
① 크기
② 위치
③ 방향
★ 표면조직 : 거칠기, 파상도, 1차 프로파일 등
2) 기하공차

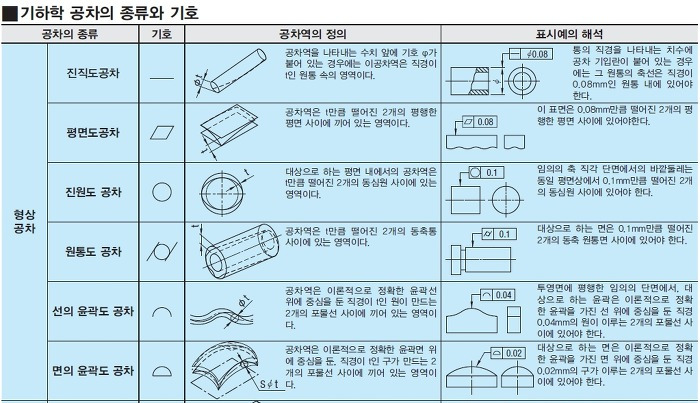

① 모양공차 : 진직도, 평면도, 진원도, 원통도, 윤곽도

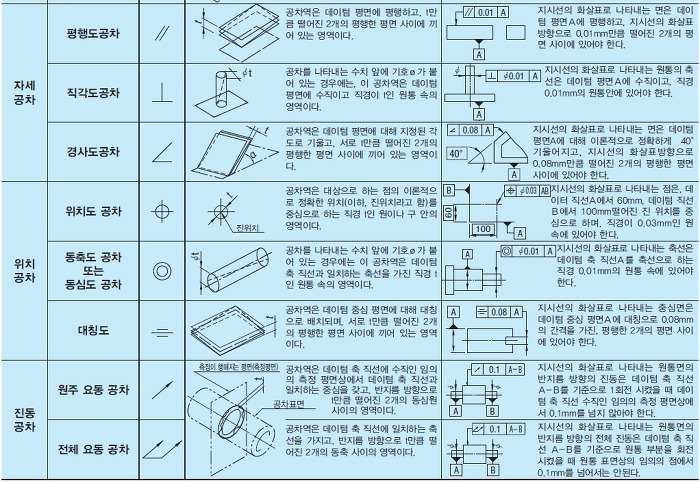

② 방향공차 : 평면도, 직각도, 경사도, 윤곽도
③ 흔들림 : 원주 흔들림, 온 흔들림
④ 위치공차 : 동축도, 대칭도, 위치도, 윤곽도
공차.pdf
