화면 보호기 기능 사용 방법(백라이트 유니트 고장 방지하기)

PRO FACE GP2501 터치스크린 고장으로 업체에 수리를 의뢰하였다.

고장 원인은 터치스크린 백라이트 유니트 고장 (수리비는 대략 15만 원 정도)

측정기로 일본에서 2000년에 제작된 장비로 전원을 항상 끄지 않은 채로 관리한다.

(작업 시에만 설비전원을 켜 사용하던 중 PC와 PLC 간 통신에러로 고생을 많이 하여 전원을 끄지 않음

 // 설비 제작 연도 2000년 // 터치스크린 GP-577 모델에서 GP-2501로 교체)



2020/06/18 - [터치패널/Pro-face] - Pro face GP2501(10.4") → GP4401(7.5") model로 터치스크린 교체 방법

Pro face GP2501(10.4") → GP4401(7.5") model로 터치스크린 교체 방법

⚛ 백라이트?

LED 패널 측면의 조명으로 이 조명이 있어야 LED 화면을 볼 수 있는 꼭 필요한 유니트다.

백라이트는 보통 50,000시간 정도의 수명을 가지고 있다.

그래서 업체별로 터치스크린 백라이트 유닛의 수명을 확인해 보았다.

Pro-face // M2I 두 기종의 터치스크린의 모두 50,000시간으로 동일하였다.

50,000시간을 년수로 나누면

(50,000/24시간 = 2,083.3일 // 2,083/365 = 5.8년 //

설비를 끄지 않고 계속적으로 켜 둔다면 대략 수명은 6년 이하 정도이다.)

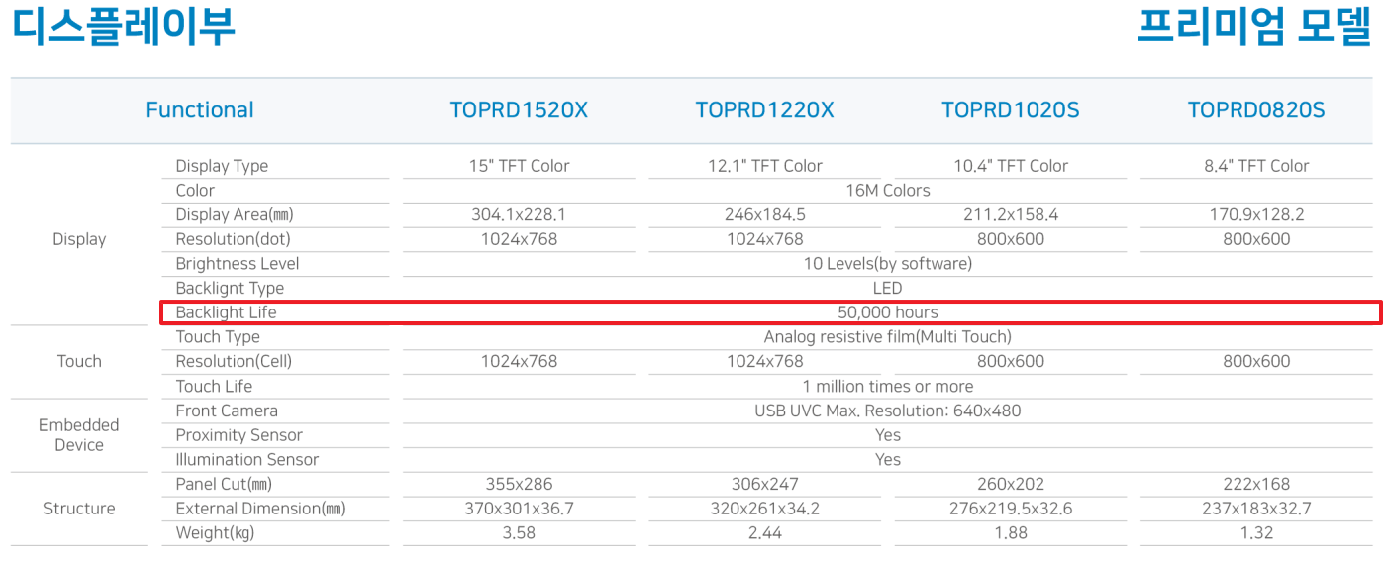

M2I

PRO FACE

⚛ 화면 보호기 설정 방법

1. M2I

HMI 설정에서 SCREEN SAVER USE 선택 후 시간을 입력해 준다.(하드웨어에서 설정 시 동일함)

시간 설정은 1~1000분까지 설정이 가능하다.(최대 16.7시간)

2. PRO FACE

설정 방법은 두 가지가 있다.

하나는 본체 설정값으로 설정하는 방법과

 또 다른 하나는 PLC에서 일정 시간을 지정하여 OFF 하는 방법 두 가지가 있다.

 1) M2I와 동일한 기능으로 터치스크린이 일정 시간 동안 터치가 없으면 OFF

  - 대기모드에서 화면 OFF로 선택 후 대기 모드 시간 설정(최대 255분 설정 가능)

 2) 터치스크린에 시스템 영역 설정에서 '화면표시ON/OFF' 활성화

 D0009 영역이 '화면표시 ON/OFF'

PLC에서 D0009영역을 '0' 으로 설정하면 화면표시기능 OFF

PLC에서 D0009영역을 '1~255'로 설정하면 화면표시기능 ON이 된다.

만약 장비가 일정시간동안 작동하지 않으면 D0009 시간 후 정지하게 설정이 가능하다.

터치스크린 OFF상태에서 D0009영역을 '0'으로 변경하면 다시 터치스크린은 켜진다.
