M2I 터치로 LS 인버터 제어하기

New life 2019. 4. 4. 20:13
반응형

M2I 터치 스크린을 PLC를 사용하지 않고 인버터를 제어하는 방법이다.

통신 방법은 Modbus RTU(RS-485)로 연결.

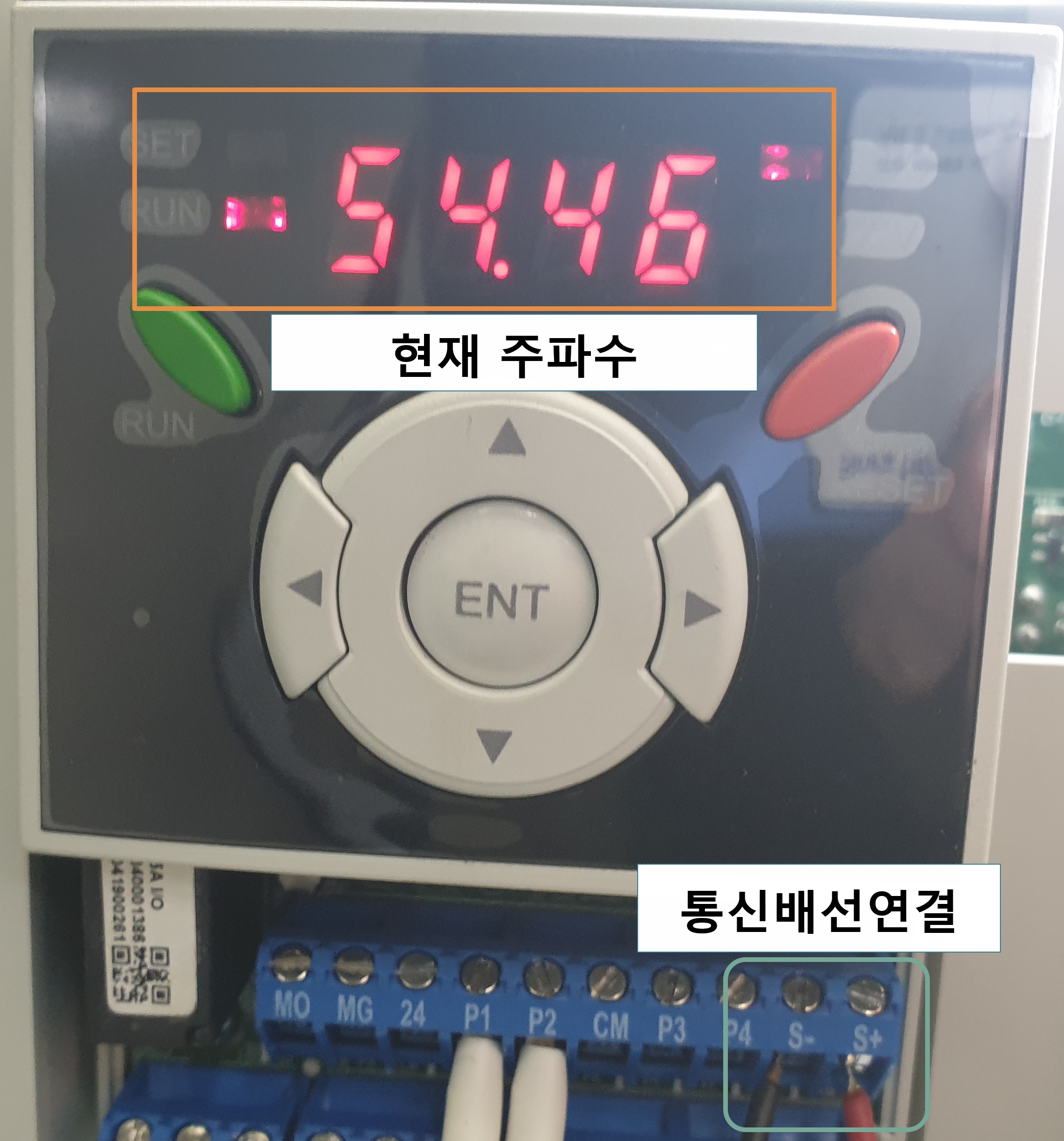

터치패널 인버터(440V용) 데이터값 표시

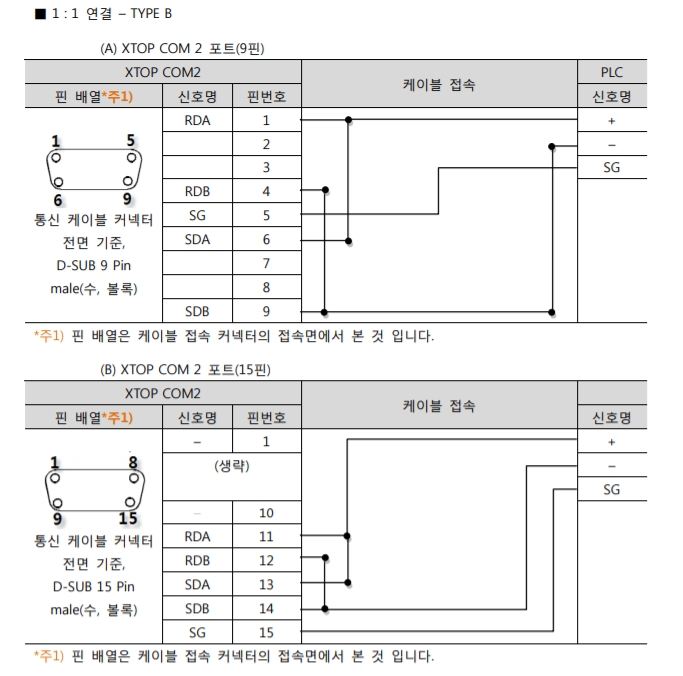

터치판넬 통신 포트 설정 및 배선도
인버터(SV-IG5A) 내부 설정

※ 터치 패널 프로그램

modbus.TDS
0.20MB

※ 터치와 인버터 배선 연결

 : LSBus 연결 결선도와 동일

STARVERT+Inverter+Series_LSBus+Driver.pdf
0.58MB

※ 인버터 매뉴얼

iG5A_완전본_Kor_160812.pdf
5.25MB



※2019/04/06 - [터치패널/M2I] - M2I 터치패널 모드버스 통신 설정



M2I 터치패널 모드버스 통신 설정

◎ PLC 설정에서 모드버스 선택 ◎ 지령 주파수 설정 예제 - 데이터 입력 어드레스 선두번지 "4"로 지정(PLC에서 디바이스 선두와 동일_예> M, B, X, Y) - 주소 번지를 5로 지정하여 저장(입력 창에서 입력 사용..

smart-factory-plc.tistory.com
