LS PLC와 LS 인버터간 모드버스 통신

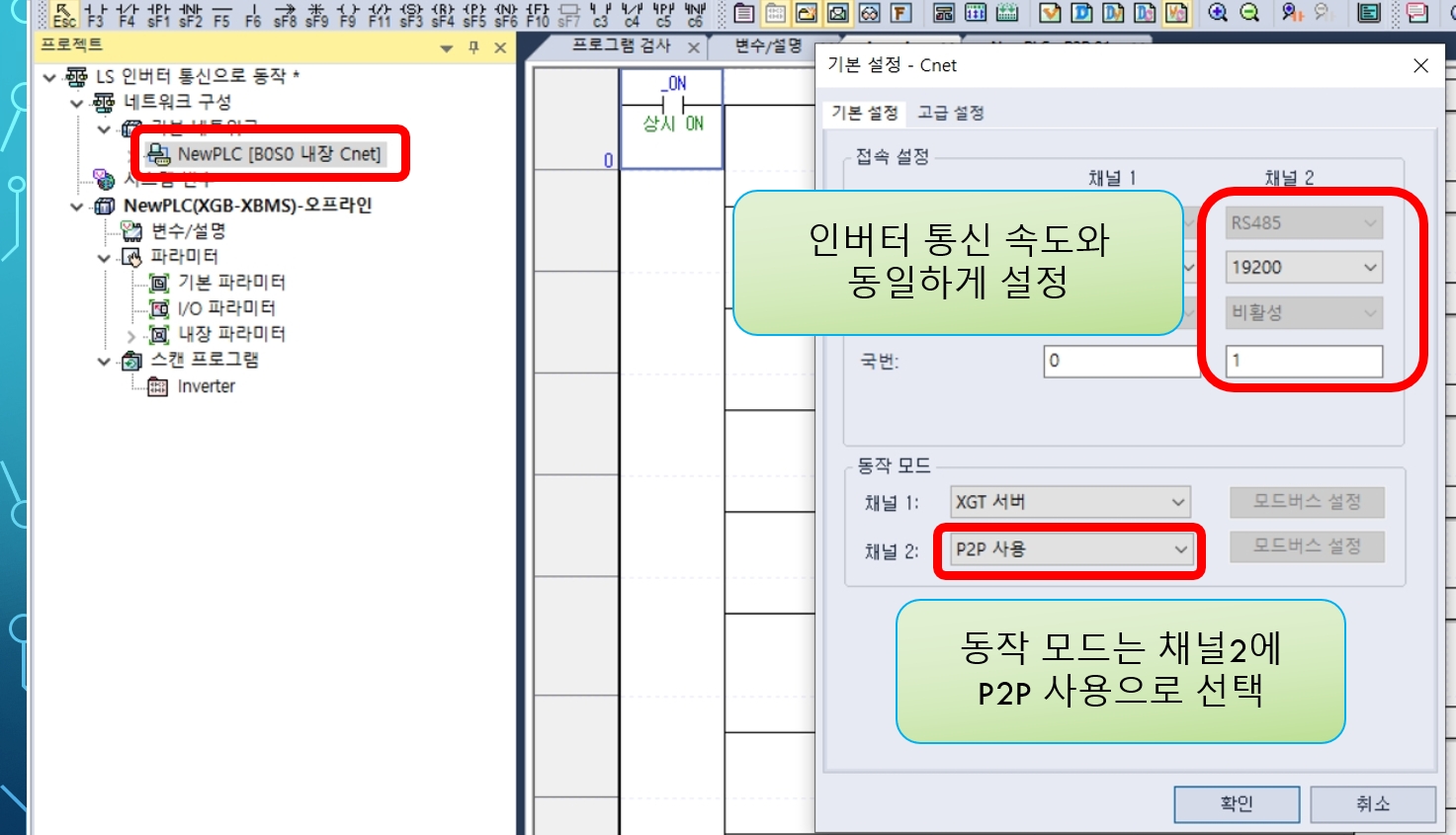

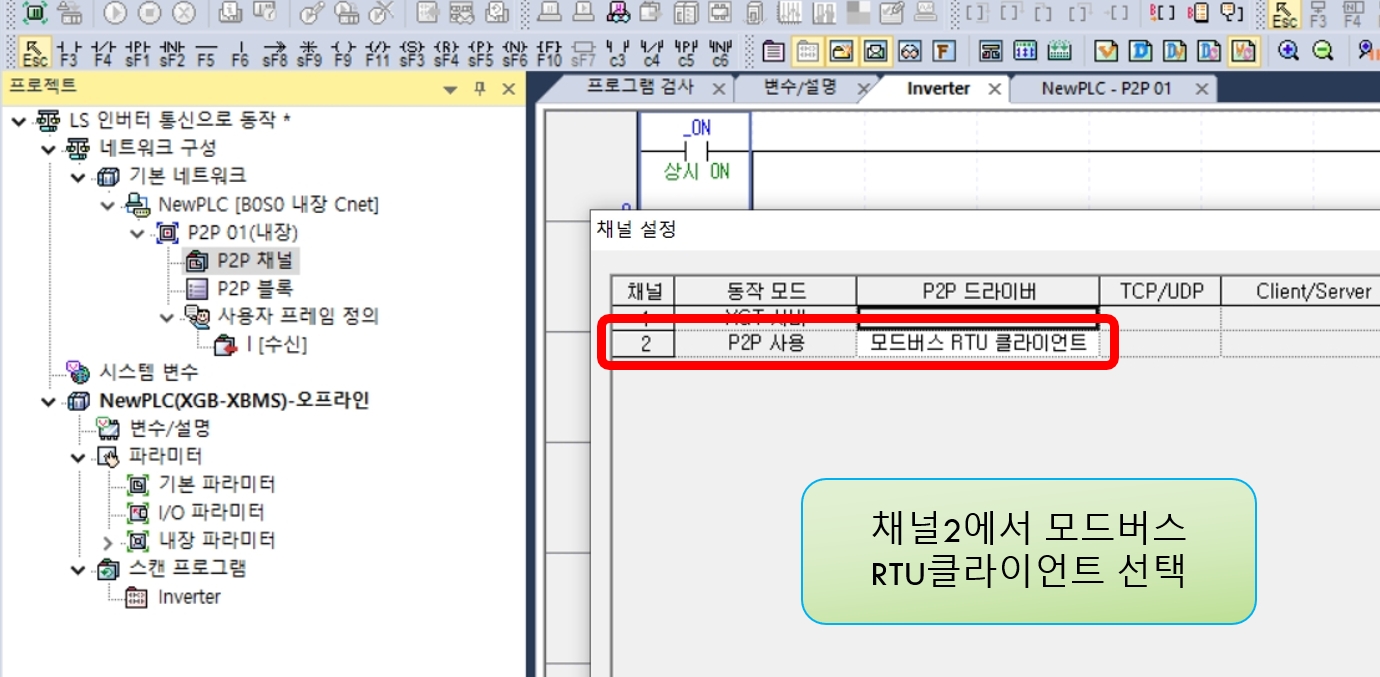

PLC 예제 파일 및 통신 설정 :

MODBUS RTU.zip

0.01MB

HMI 예제 파일 :

인버터 모드버스 통신.TDS

0.12MB

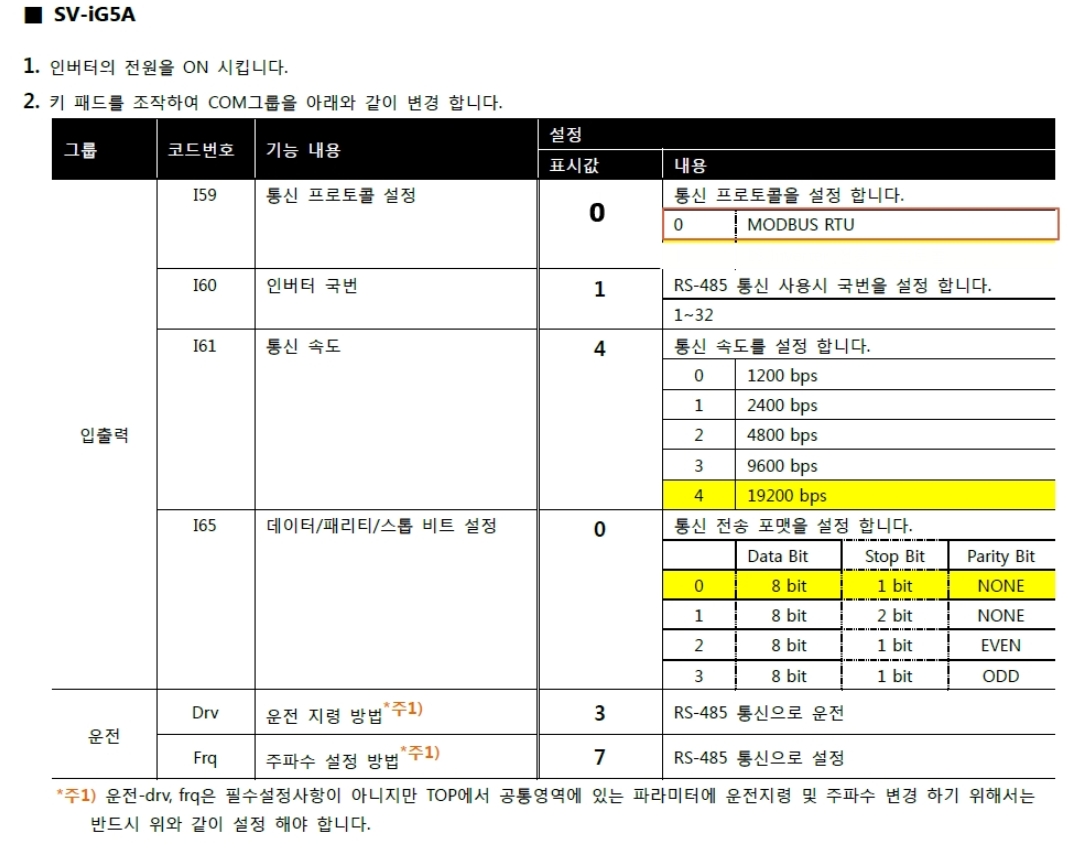

i5GA  인버터 메뉴얼 및 설정 :

인버터 설정 6가지

iG5A_완전본_Kor_160812.pdf

5.25MB

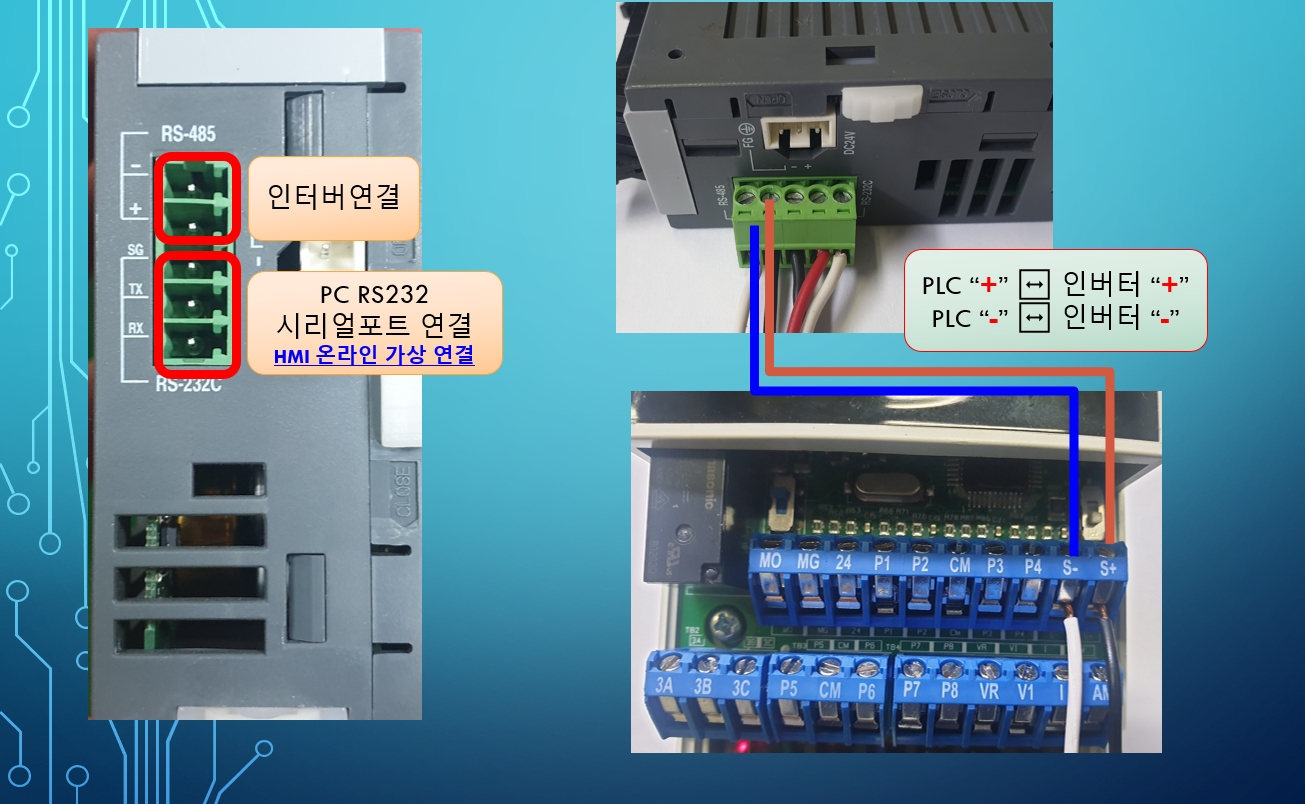

i5GA 인버터와 XGB PLC간 RS485 통신 배선 :

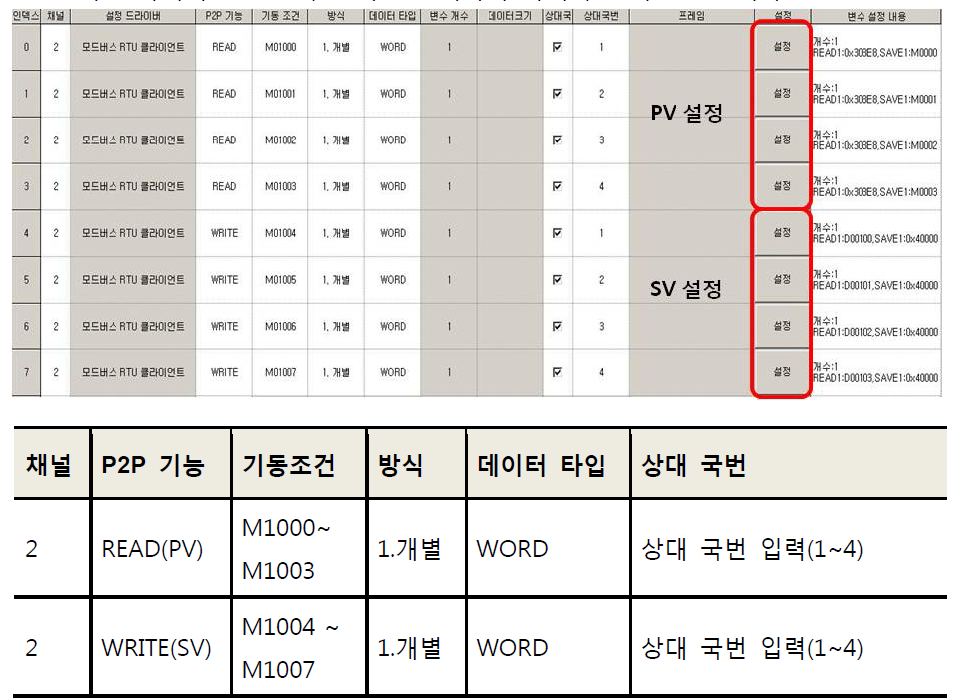

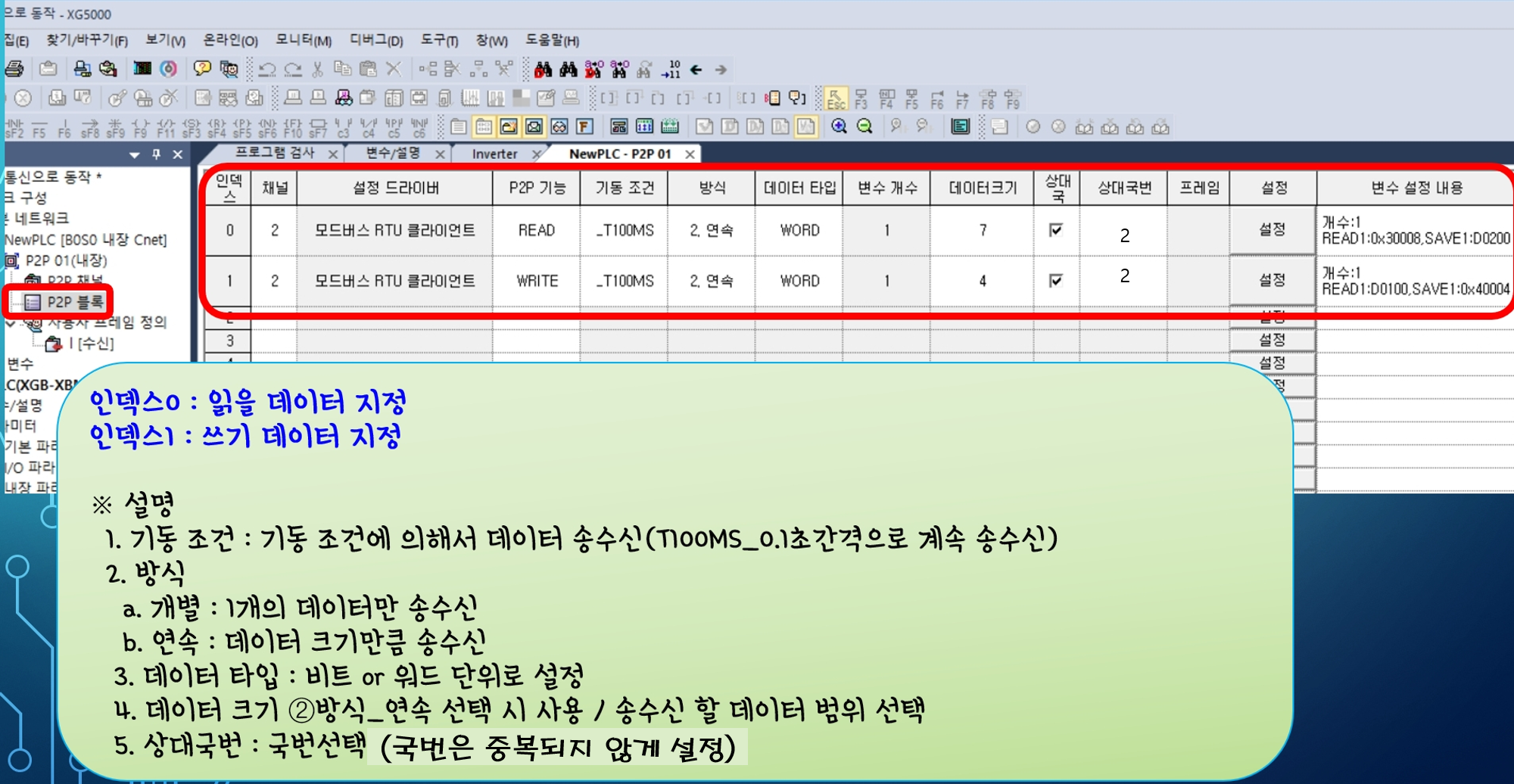

※ 여러대의 인버터와 통신을 하기위해서는 기동조건을 국번별로 다르게 설정하여야 합니다.

 예를들어 4대의 인버터를 통신으로 데이터를 송수신 받는다면,

  1번 국번 데이터를 수신할 때에는 2,3,4번 데이터 수신이 되지 않습니다.

  역시 2번 국번 데이터를 수신할 때에는 1,3,4번 국번의 데이터 수신을 할 수 없습니다.

그러니 기동조건에서 1번 국번 수신 후 2번 ....4번에서 다시 1번으로 기동조건을 만들어 사용하여야 합니다.



아래의 메뉴얼 참고 하시어 테스트 해 보세요.(오토닉스에서 모드버스로 검색을 해보시면 여러 예제 파일이 있습니다.)

TK-XGT_RS485_KR_Technical_support_180823_W.pdf

2.51MB
