QJ71C24N Modbus RTU 통신 설정

New life 2020. 5. 10. 21:58
반응형

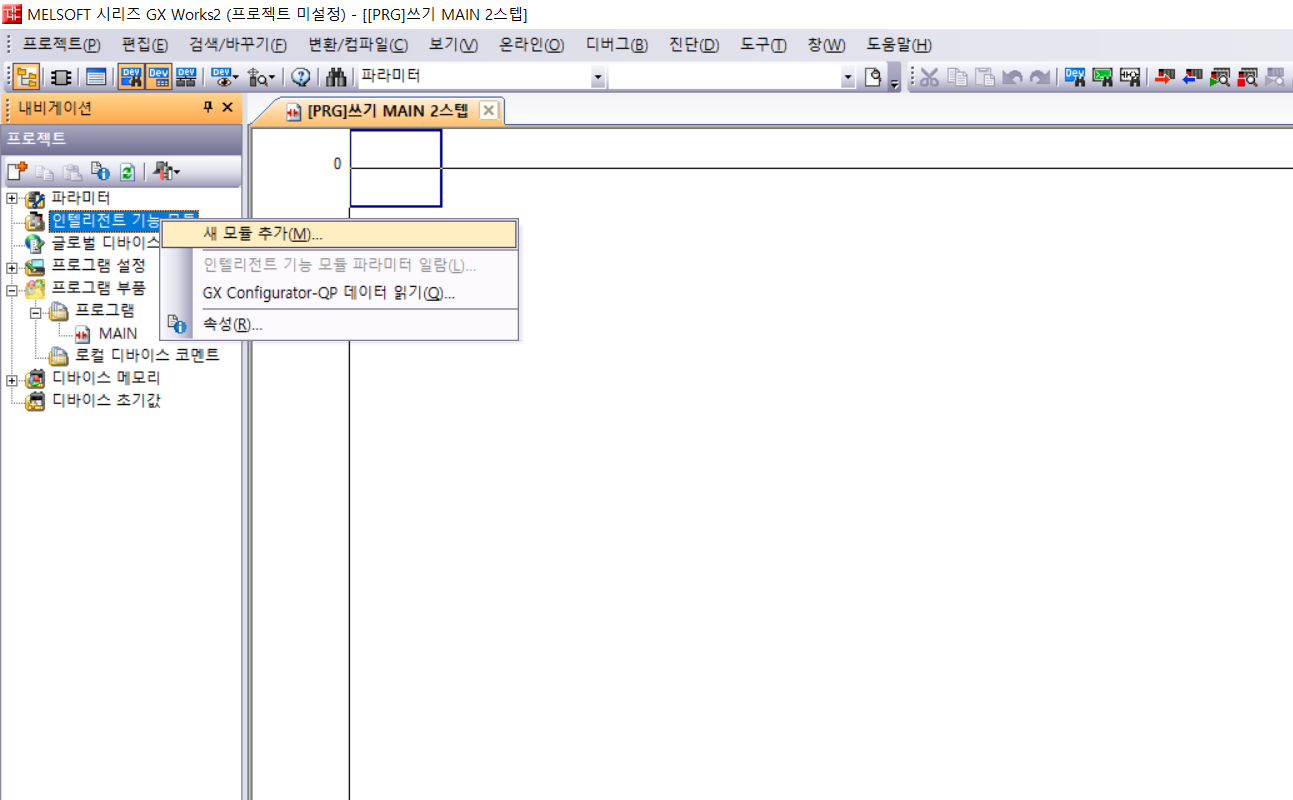

1. 인텔리전트 기능모듈 추가

2-1. 인텔리전트 기능 모듈에서 시리얼커뮤니케이션/모델 인터페이스 모듈 선택

2-2. 모듈형명과 선두 어드레스 지정

3. 인텔리전트 모듈 스위치 설정 : 설정은 상대편 기기와 동일하게 설정 // 교신 프로토콜 설정은 통신 프로토콜 선택

4. 시리얼 커뮤니케이션 모듈 설정 위해서 설정프로그램 열기

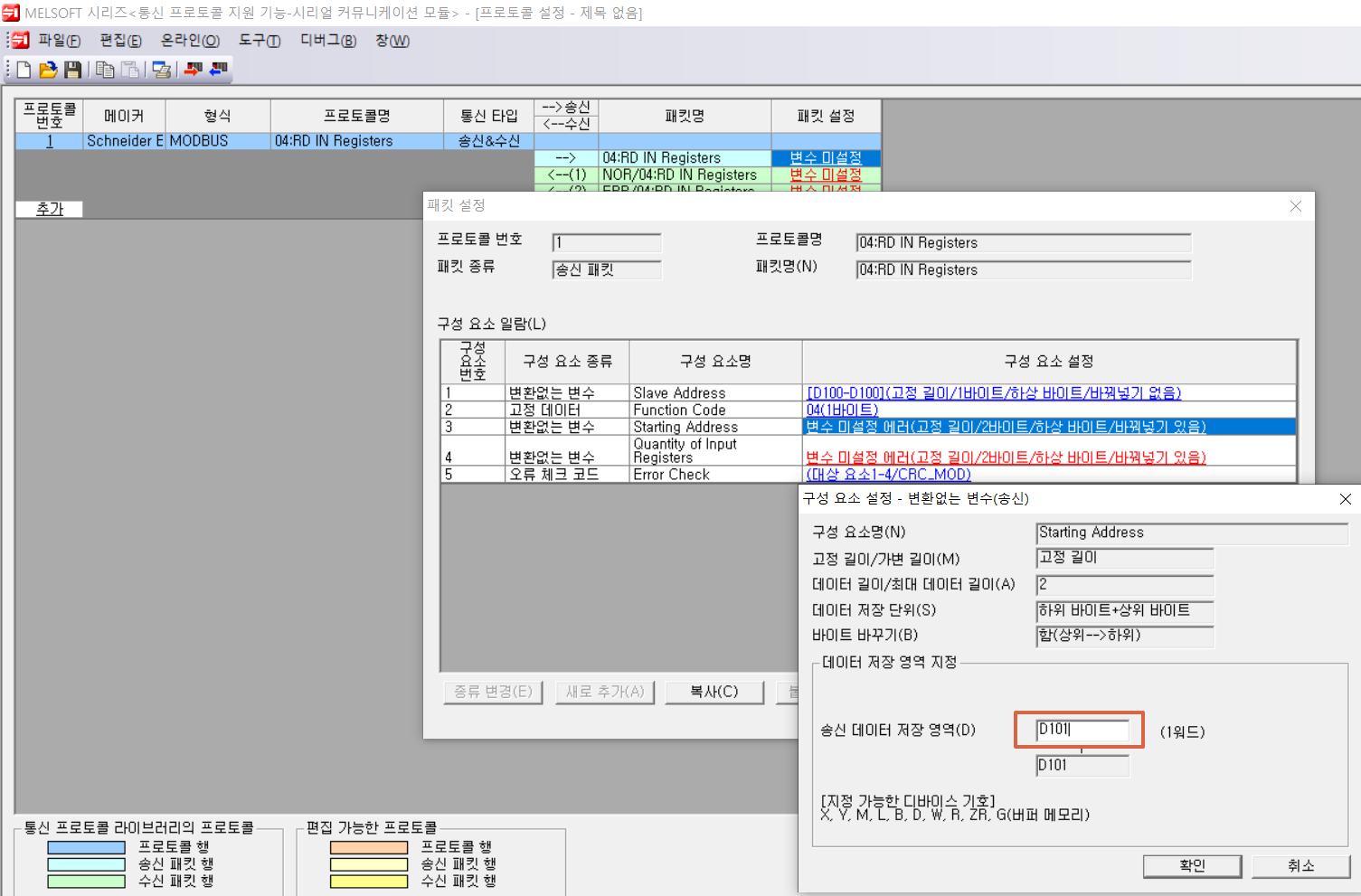

5. 추가 버튼을 클릭하여 새로운 프로토콜 추가(상대 기기 데이터 읽기 영역)

 - Schneider Electric // MODBUS // 상대 기기와 통신 할 번지 선택

6. D100 국번 / D101 상대 기기 시작번지 설정 / D102 상대 기기와 송신 할 데이터 길이 설정

 - D100~D102 영역에 위와 관련된 데이터를 LADDER에서 지정 할 수 있음

 - D150 국번 / D151 수신 데이터 길이 저장 영역 / D152~D276 수신 데이터 저장 영역

 - D300  국번 / D301 에러 코드 저장 영역

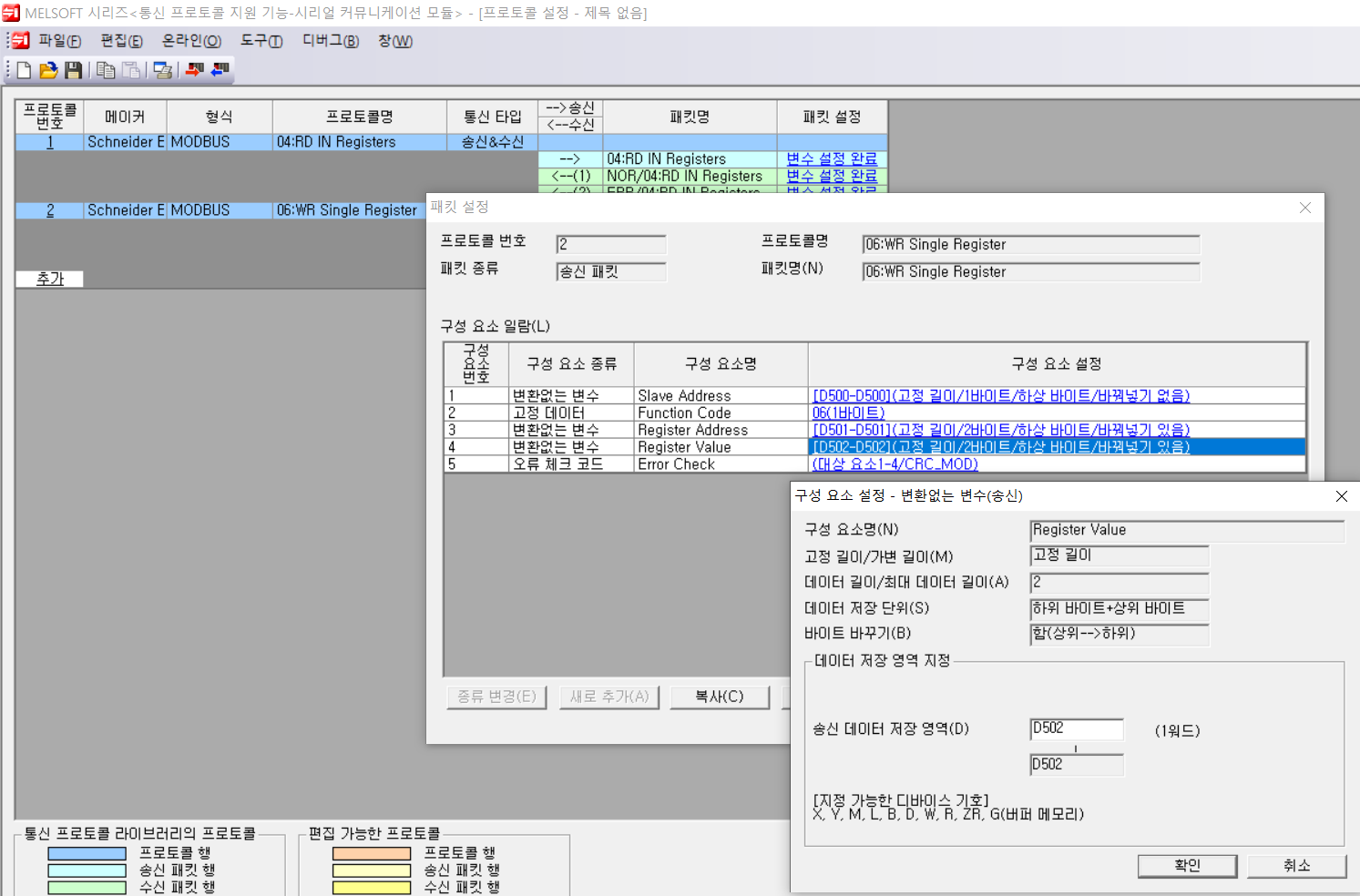

7. 추가 버튼을 클릭하여 새로운 프로토콜 추가(상대 기기 데이터 쓰기 영역)

 - Schneider Electric // MODBUS // 상대 기기와 통신 할 번지 선택

 - D500 국번 / D501 상대 기기 시작번지 설정 / D502 상대 기기 데이터 저장 영역

 - ReceiveMSG(OK) // D550 국번 D551 Register Address D552 Register Value

 - D580 국번 D581 에러코드

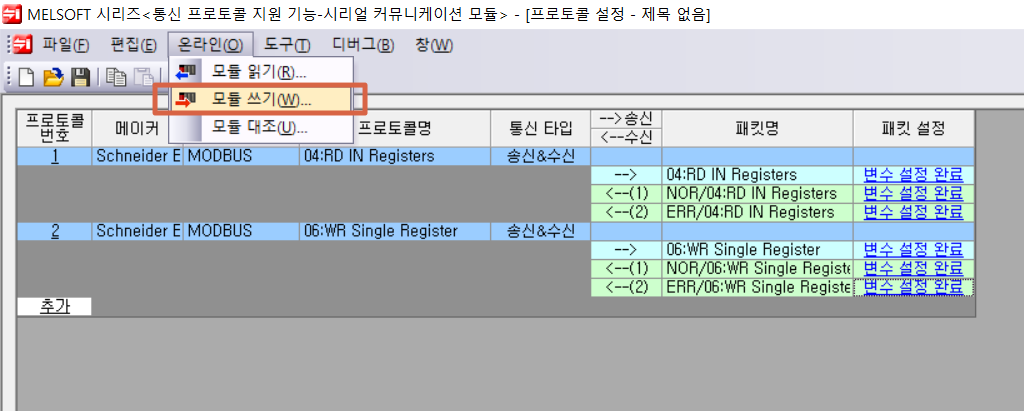

8. PLC 모듈에 쓰기를 실행

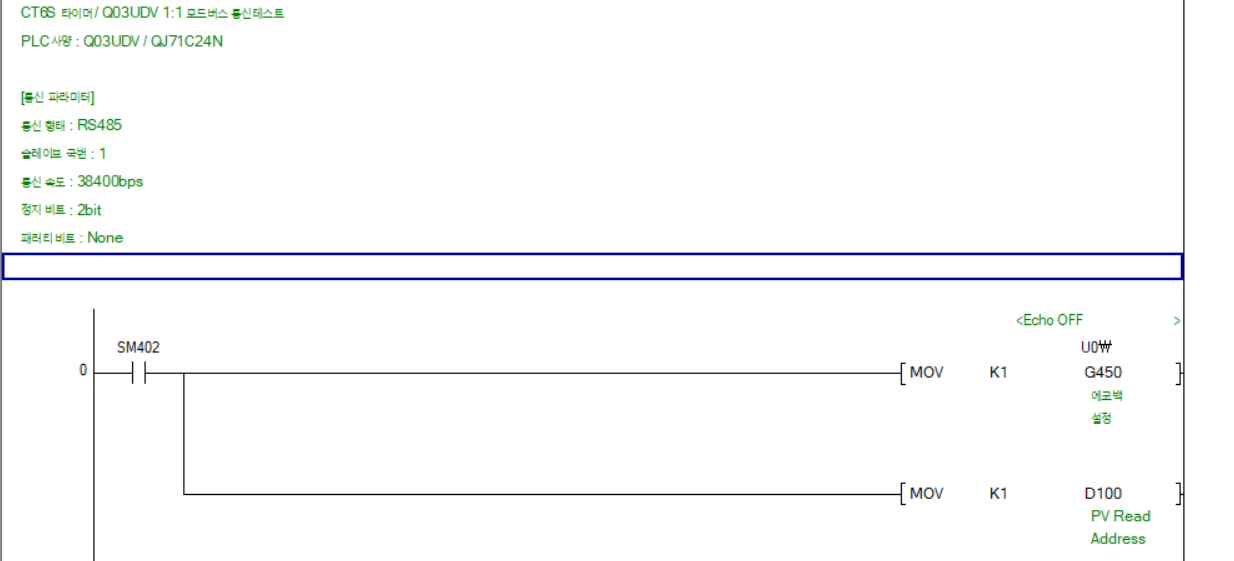

9. 에코백 기능 OFF / 상대기기의 국번 선택

10. 수신 할 데이터 프로그램

 - D152 ~ 156 상대기기에서 수신한 데이터 저장 영역

 - D2002 통신 모듈의 프로토콜 번호(아래 그램 참조)

 - D101(H3EB) 상대기기의 모드버스 영역 시작 주소(아래 그램 참조 // CT6S 타이머 통신 메뉴얼 내)

 - D102(K5) 수신할 데이터 수

 - M1000 수신 트리거 신호 : SM410(0.1sec 마다) 수신

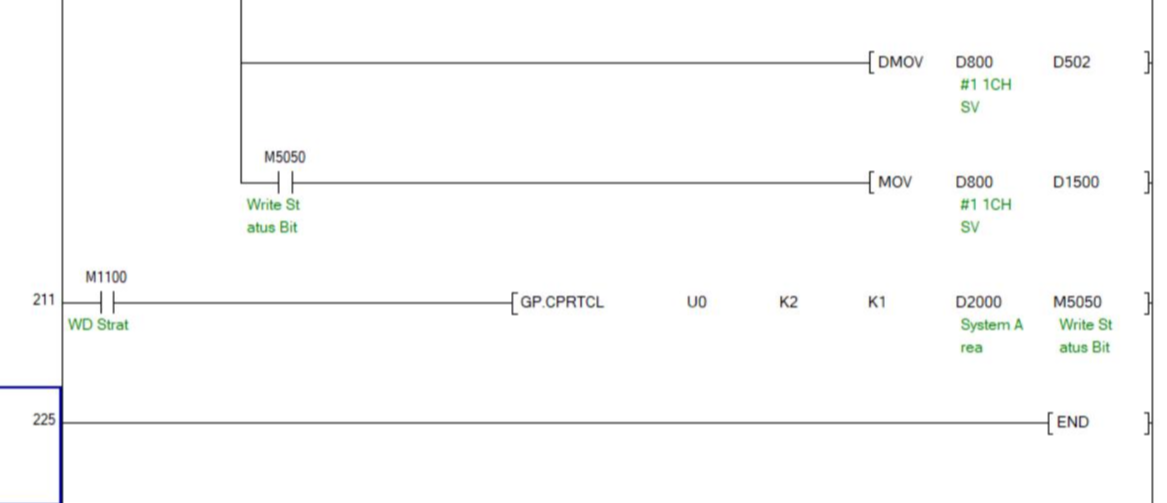

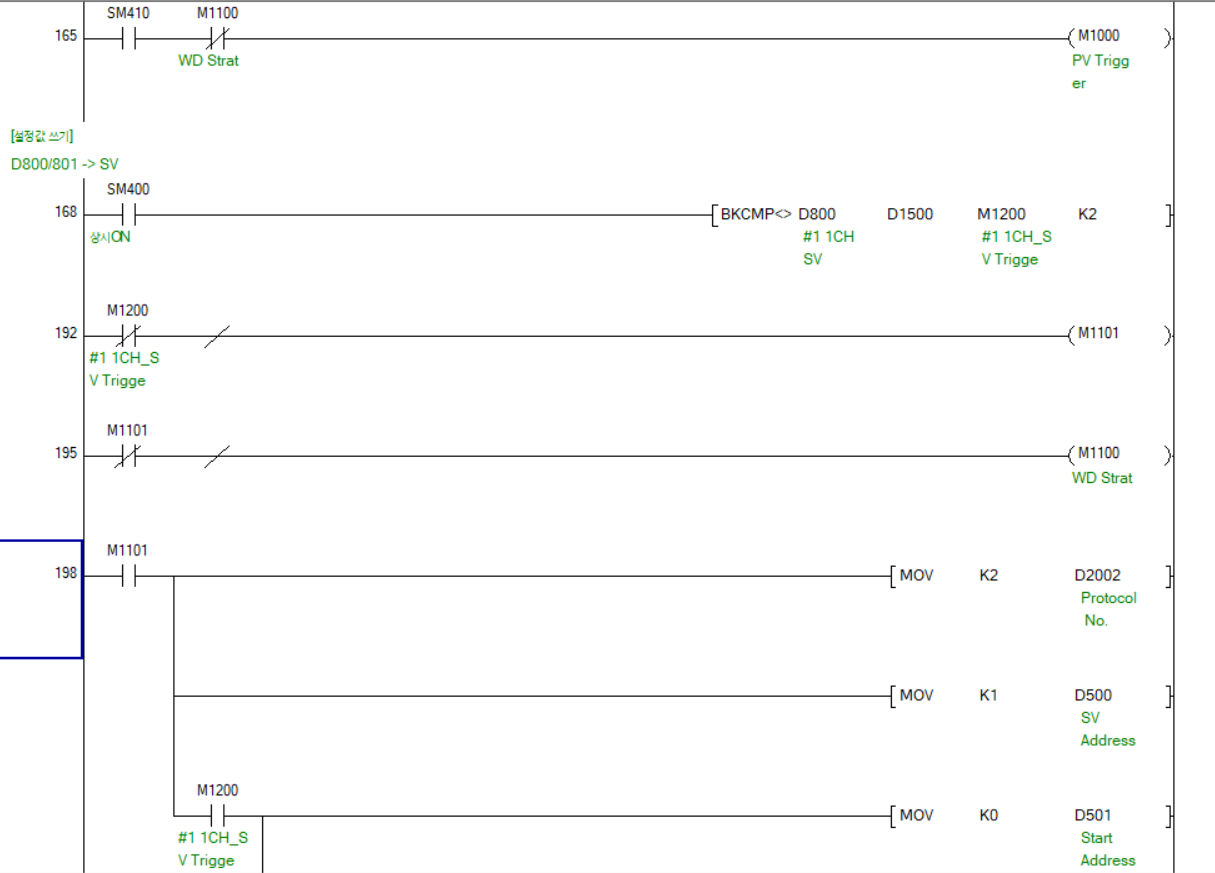

11. 송신 할 데이터 프로그램

 - D2002 통신 모듈의 프로토콜 번호 : 송신을 위해서는 송싱 프로토콜로 변경이 필요

 - D500 국번 // D501(K0) 상대기기의 모드버스 영역 시작 주소(아래 그램 참조 // CT6S 타이머 통신 메뉴얼 내)

 - D502 상대기기에 송신할 데이터 영역(PRESER 설정값)





QJ71C24N Modbus RTU 통신 연결 예제

오토닉스에서 제공한 예제파일입니다. MESEC-Q QJ71C24N(시리얼 모듈)과 TMH4 온도계의 1:1 Modbus 통신 설정입니다. - 오토닉스의 콘트롤러 모드버스 통신은 예제 파일과 유형이 비슷합니다. ** WORK2 모드

smart-factory-plc.tistory.com

12. 에코백 이란
