M2I TOP HMI 원격 제어 방법(내 휴대폰으로 어디에서나 터치스크린을 제어한다.)





VCN VIEWER을 이용하여 외부에서 M2I TOP HMI 원격 제어

HMI를 PC와 스마트폰으로 원격제어(1초정도 Delay 발생)





VNC(Virtual Network Computing)는 VNC 서버로 설정된 TOP의 화면을 원격으로 다른 TOP나 모바일,

PC에서 모니터링하고 제어할 수 있는 기능이다.



VNC Viewer는 TOP에도 탑재되어 있지만, PC에도 설치할 수 있고, 모바일에도 설치할 수 있다.

PC에서는 웹사이트에서 [VNC Viewer]라고 검색하여 다운로드 하면 되고, 모바일에서는 Play 스토어에서

[VNC Viewer]라고 검색하여 앱을 설치하면 된다.



VNC 기능이 되려면, 이더넷 네트워크로 연결이 되어 있어야 한다.

로컬 이더넷 네트워크에서는 서버 TOP와 같은 네트워크 IP 대역이 할당된 PC와 VNC 연결을 할 수 있고,

무선 공유기의 Wi-Fi 기능을 사용하여 모바일로 VNC 연결을 할 수 있다.

공인 IP 이더넷 네트워크에서는 인터넷이 되는 모든 PC에서 접속이 가능하다.

VNC 서버에 동시에 여러 개의 VNC 뷰어에서 연결도 가능하다.



TOP는 VNC 서버와 VNC 뷰어 두 기능 모두 가능.

VNC 서버 설정에 대하여 알아보자.



1. TOP VNC 서버 설정하기

 (1) VNC 서버를 실행시키기 전에 보안을 위해서 [제어판]-[시스템]-[보안]에서 관리자 비밀번호를 설정

  관리자 비밀번호를 설정하면, 메뉴 화면으로 들어올 때 비밀번호를 입력해야만 한다.

  또한, 메뉴 화면에 들어온 후, [VNC 뷰어/프로젝트 탐색기/제어판/Wi-Fi 설정/시간 설정] 등

  설정 변경을 할 수 있는 부분을 터치하면, 한번 더 비밀번호를 묻습니다.

  (2) [제어판]-[서비스]-[VNC 서버]를 실행



아이콘을 클릭하면 다음과 같은 로그인 창이 나타납다.

VNC 서버의 IP를 설정합니다. 비밀번호는 VNC 서버의 TOP가 관리자 비밀번호

([제어판]-[시스템]-[보안])가 설정되어 있는 경우, 그 관리자 비밀번호를 입력합니다.

관리자 비밀번호가 없는 경우에는 입력하지 않습니다.

[확인] 버튼을 누르면 모니터링이 시작됩니다.

아이콘을 클릭하면 다음과 같은 로그인 창이 나타납다.

VNC 서버의 IP를 설정합니다. 비밀번호는 VNC 서버의 TOP가 관리자 비밀번호

([제어판]-[시스템]-[보안])가 설정되어 있는 경우, 그 관리자 비밀번호를 입력합니다.

관리자 비밀번호가 없는 경우에는 입력하지 않습니다.

[확인] 버튼을 누르면 모니터링이 시작됩니다.

(3) 시작 버튼을 누릅니다. 오른쪽에 VNC 서버 상태가 [정지/동작 중...] 중에 표시됩니다.

  시작 버튼을 누르면, [정지] 문구가 [동작 중...]으로 변경됩니다.

(4) 아래의 세부 설정 부분의 설명은 다음과 같습니다. [정지] 상태인 경우에만 설정이 가능합니다.



2. 모바일이나 PC에서 VNC 뷰어 설정하기

(1) VNC 뷰어를 실행합니다.

(2) 왼쪽 하단의

버튼을 누릅니다.

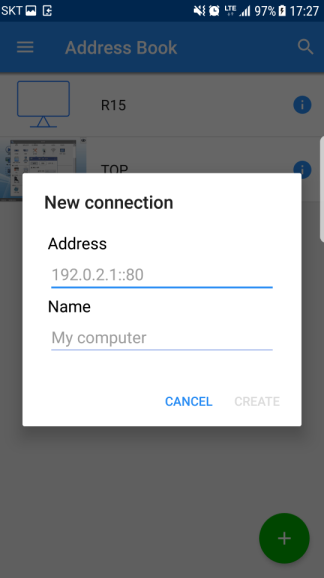

(3) New connection 화면이 나탑니다.

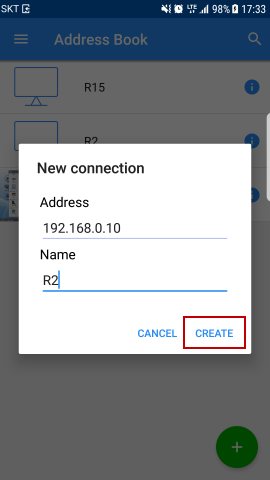

Address에는 VNC 서버의 IP를 입력합니다. Name은 접속한 서버의 이름을 임의로 입력해 줍니다.

(4) [CREATE] 버튼을 누르면, 연결 화면으로 넘어가고, 아래의 [CONNECT] 버튼을 누르면, 연결이 됩니다.

[그림. 모바일 VNC 뷰어]

(5) Unencrypted connection(비암호화 연결) 화면에서 [Warn me every time(항상 메시지 표시)]의 체크를

해제하여, 암호가 없는 경우에는 암호를 묻는 메시지가 표시되지 않도록 설정합니다.

[OK] 버튼을 누르면 설정이 완료됩니다.

암호가 있는 경우에는 암호를 입력하고, Remember Password(암호 기억)를 체크하여 재접속시 암호를

기억하여 다시 설정하지 않도록 할 수 있습니다.



우측 사진이 나타나면 정상적으로 실행됨.



정상적으로 연결되면, VNC 서버 TOP의 화면을 아래와 같이 모니터링 할 수 있습니다.

또한, VNC 서버에서 [원격 제어]가 허용된 경우에는 상단의 마우스 모양을 클릭하여 원격 제어도

가능합니다. 마우스 모양을 클릭하면 화면에 마우스 포인트가 나타납니다. 마우스 포인트를 움직이고

클릭하여 제어합니다.





3. VCN VIEWER 설치하기

  → PC : 구글에서 VNC Viewer로 검색하여 다운로드후 설치

  → 모바일 : 구글플레이에서 VNC Viewer로 검색 후 설치



4. 외부IP에서 연결하기

 - 아래의 포트포워딩 설정방법 블로그 참조

 - VNC 포트포워드 포트는 5900으로 고정되어 있음.(그 외 입력 시 접속이 되지 않음)



※ TOP VNC 사용 설명서(위 글은 설명서를 기준으로 작성되었습니다.)

VNC_FTP1.pdf

0.62MB

※ VNC 설치바로가기

Download VNC Viewer | VNC® Connect



※ 포트포워딩 설정방법

포트포워딩&DMZ 설정 방법
