Omron PLC CX-Programmer를 이용하여 다운로드 및 수정

사내에 한대뿐인 OMRON PLC SYSMAC C200HX

기구적인 문제로 TIMER를 적용하여 지연 대기가 필요하였다.

10년 전에는 간단한 프로그램 수정까지 할 수 있었는데 막상 지금 하려니

그때의 기억이 전혀 없다.

그래서 프로그램 다운로드 방법을 인터넷에 검색도 해보고, 유튜브를 찾아보았지만

정확한 내용들이 보이지 않았다.

검색 도중  우연찮게

'CX-PROGRAM조작법' 매뉴얼을 찾아 프로그램 다운로드 및 TIME 수정까지 성공하였다.



◎ CX-PROGRAMMER 이용한 PLC(SYSMAC C200HX CPU) P/G 다운로드 방법

1. PC와 PLC 연결하기(SYSMAC C200HX CPU - PC)

다운로드를 하기 위해서는 PC와 PLC연결 케이블이 필요함

 - 정품은 구하기도 어렵고 가격이 비쌈, 비정품은 대략 5만 원 미만으로 구매가 가능함

OMRON정품 INTERFACE UNIT

Omron PLC 프로그래밍 케이블 용 USB-CIF02 CPM1A 2A CQM1 CPM1 시리즈 PLC 다운로드 라인

전용 케이블별 네트워크 타입

2. CX-PROGRAMMER SOFTWARE 다운로드

 - 유튜브에서 'CX-PROGRAMMER SOFTWARE DOWNLOAD'로 검색을 하면 국외 유튜버 중 방법을 올려놓은

영상을 보고 다운로드하면 됨.

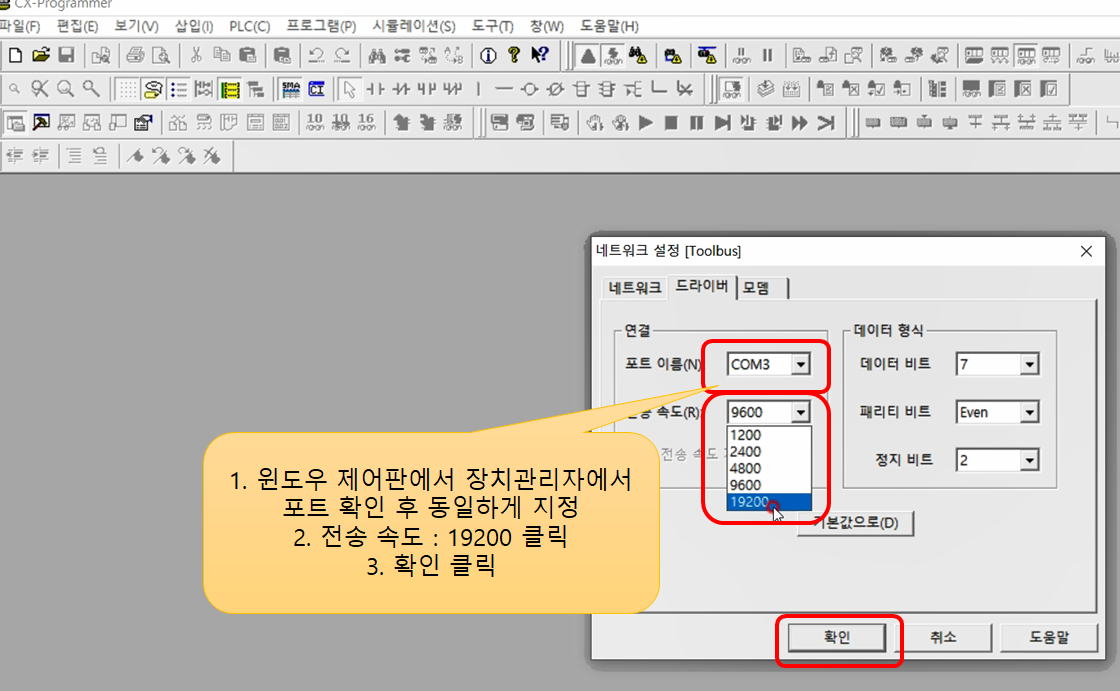

3. CX-PROGRAMMER 이용하여 P/G 다운로드

PC로 백업 완료

CX-Program조작법.pdf

1.88MB
