미국 삼성 - 185KW 모터 터미널 절연테이프 3종

 모터 단자대를 사용하지 않는 상황에서는 전선 터미널에 볼트로 연결할 때 적절한 절연 연결이 필수적이다. 아래의 방법은 검사관이 지정한 3가지 유형의 3M 테이프를 사용하여 전선 터미널 감싸는 방법을 설명하고 한다.

** 필요한 절연테이프 3종
3M® Scotchfil™ 전기 퍼티 테이프

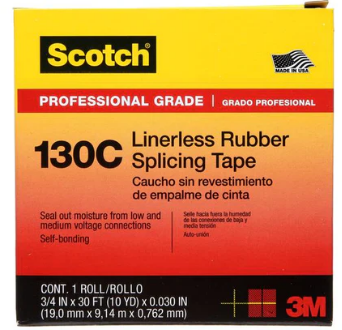

3M® 130C 라이너리스 고무 접합 테이프

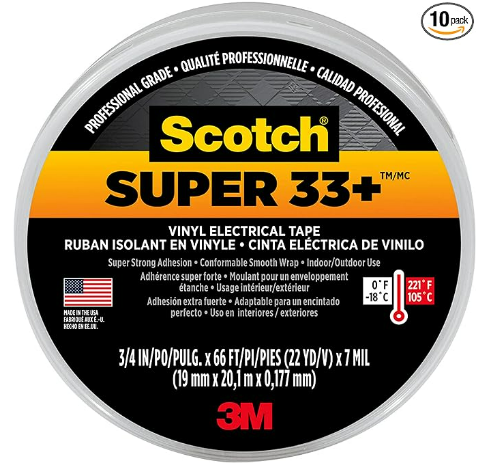

3M® Super 33+ 비닐 전기 테이프

** 단계별 테이핑 과정
1. Scotchfil™ 전기 퍼티 테이프를 사용한 초기 테이핑
연결 부위를 Scotchfil™ 테이프로 감싸는 것부터 시작
볼트와 단자 압착 영역 주위에 테이핑하고 모양을 만들어 틈을 메웁니다. 볼트와 터미널 사이에 공간이 없이 견고한 절연층이 만들어지도록 한다.
이 층은 연결을 완화하고 습기 저항성을 강화하며 테이프의 다음 층이 단단히 접착되도록 한다.

2. 130C 라이너리스 고무 접합 테이프로 2차 테이핑
 Scotchfil™ 레이어를 적용한 후 3M® 130C 테이프로 테이핑
연결부 상단부터 시작하여 조심스럽게 아래쪽으로 작업하여 테이프가 주름 없이 부드럽게 부착되도록 한다. 이 테이프는 높은 전압 강도를 제공하므로 고전압 연결 시에도 이상적이다.
이 층이 주요 단열 장벽 역할을 하므로 시간을 들여 고르게 감싸졌는지 확인한다.

3. Super 33+ 비닐 전기 테이프로 최종 테이핑
마지막으로로 3M® Super 33+ 테이프의 마지막 층을 테이핑
이 부분은 절연, 내후성 및 마모 방지 기능을 추가로 제공하여 시간이 지나도 연결의 내구성을 유지하도록 돕니다.
Super 33+ 테이프가 이전 부분 전체를 덮어 깔끔하게 마무리를 한다.

** 이 세 개의 테이프를 사용하는 이유는 무엇입니까?
**Scotchfil™**은 틈을 메우고 추가적인 단열을 위해 매끄러운 베이스층을 만들고,
130C 라이너리스 고무 테이프는 고전압 연결을 위한 견고한 절연 기능을 제공한다.
Super 33+ 비닐 테이프는 내구성, 습기 보호 및 전문적인 외관을 더해준다.
다음 단계를 따르고 특정 테이프를 사용하면 업계 표준을 충족하는 절연이 잘되고 내구성이 뛰어나며 안전한 터미널 연결을 보장할 수 있다. 적절한 절연은 연결 수명을 연장할 뿐만 아니라 특히 고전압 환경에서 안전성을 향상시켜준다.

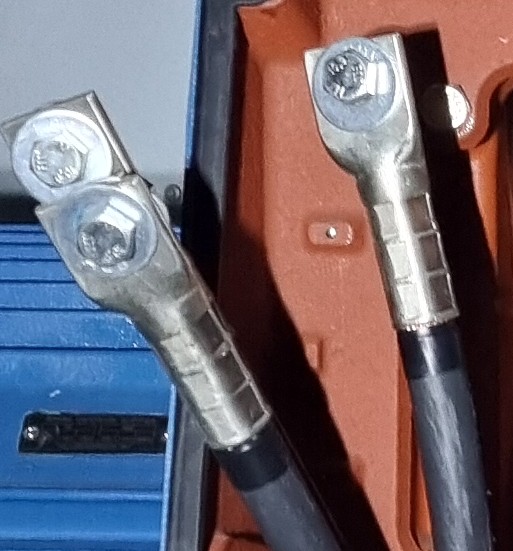

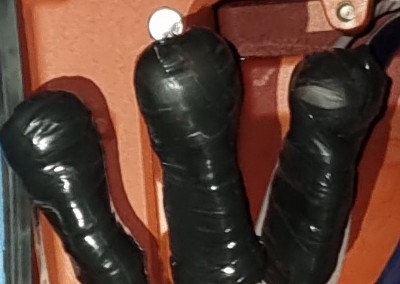

랩핑 전과 후
