SMC MHL2 실린더 분해도

실린더를 사용하다 보면 실린더 내부의 구조와 원리가 궁금할 때가 있다.

금번부터 각각의 실린더 분해 사진을 도움을 주고자 한다.

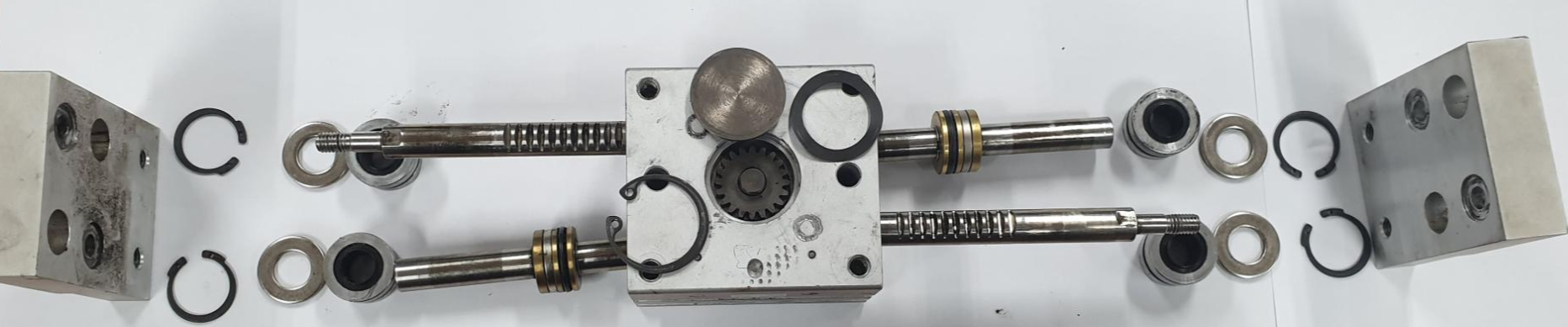

※ MHL2-20D 실린더 분해도

MHL2 실린더는 샤프트가 4개가 있다.

그 중 하단의 샤프트는 공압으로 움직이고,

상단의 샤프트는 하단의 샤프트가 움직이는 힘으로 보조로 작동하는 구조이다.

그리고 분해도를 잘 이해하면 실린더 패킹부만 별도로 구매하여 교체가 가능하다.

(단, 샤프트가 정상적일 경우 / 서비스 패킹는 로드패킹 4개, 피스톤 패킹 2개로 구성)



MHL2.pdf

1.89MB
