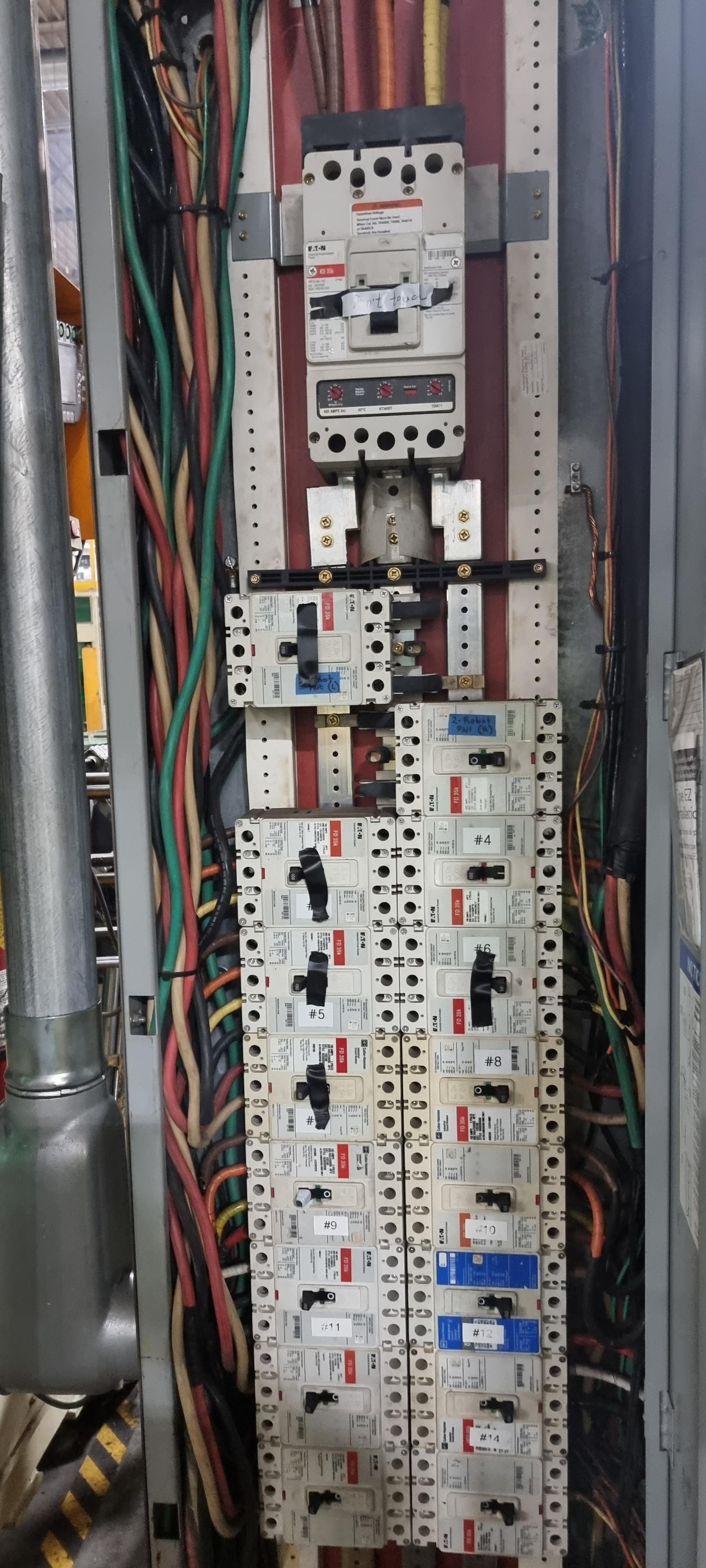

미국 분전반의 구성과 기능

다음은 미국 분전반의 구성 요소 및 기능입니다.


Circuit Breakers(회로 차단기) : 개별 전기 회로를 보호하는 스위치입니다. 건물의 각 회로는 전용 차단기에 연결되어 과부하가 발생하거나 오류가 발생할 경우 회로를 트립하거나 연결을 끊도록 설계되었습니다. 회로 차단기는 다양한 전기 부하를 수용하기 위해 다양한 크기(전류 등급)로 제공됩니다.

Bus Bars : 이 금속 바는 패널 내에 있으며 회로 차단기에 전기를 분배합니다. 이들은 도체 역할을 하여 전류를 차단기로 전달하고 연결된 회로로 전달합니다.

Neutral Bus Bar : 이 바는 회로의 중성 전선에 대한 연결 지점을 제공합니다. 중성선은 전기 장치의 반환 전류를 패널로 다시 전달합니다.

Ground Bus Bar : 이 바는 회로의 접지선에 대한 연결 지점을 제공합니다. 접지선은 오류 또는 전기 서지가 발생할 경우 전류를 접지로 리디렉션하도록 설계된 안전 조치입니다.

Romex 케이블: 주거용 배선에 사용되는 일반적인 유형의 전기 케이블입니다. 여러 개의 절연 전선과 플라스틱 외피에 싸인 노출 구리 접지선으로 구성됩니다. Romex 케이블은 회로 차단기를 건물 전체의 전기 콘센트, 스위치 및 기기에 연결합니다.

Knockouts : 전기 케이블이 들어오고 나가는 패널의 작은 천공 영역입니다. 녹아웃을 사용하면 필요에 따라 추가 회로 또는 배선을 설치할 수 있습니다.

안전과 지역 건축 법규 준수를 보장하기 위해 전기 작업은 항상 자격을 갖춘 전기 기술자가 수행해야 한다는 점에 유의하는 것이 중요합니다.



Main Service Disconnect : 건물 전체의 전원을 완전히 차단할 수 있는 대형 회로 차단기 또는 스위치입니다. 유틸리티 회사의 전기 진입의 주요 지점입니다.

미국의 3상 4선 배전 시스템에서 중성점은 일반적으로 개별 회로 차단기에 직접 연결되지 않고 연결됩니다.

중성선은 전기 패널 내의 중성 버스 바에 연결됩니다. 회로 차단기와 분리되어 있으며 3상의 불균형 전류에 대한 공통 반환 경로 역할을 합니다. 중성 버스 바는 접지 전극 또는 중성 대 접지 본드와 같은 전기 시스템의 접지 지점에 연결됩니다.

패널의 각 개별 회로 차단기는 특정 회로 또는 전기 부하를 보호하는 역할을 하며 일반적으로 핫 와이어(위상)만 처리합니다. 회로 차단기는 각각의 열선에 연결되지만 중성선에 직접 연결되지는 않습니다. 중성선은 회로 간에 공유되며 전류의 반환 경로를 제공합니다.

https://youtu.be/XVqQ7feTPck

https://youtu.be/UBERduCp3Wo

미국에서는 터미널을 사용하지 않고 차단기에 바로 연결하는 방식을 선호함
